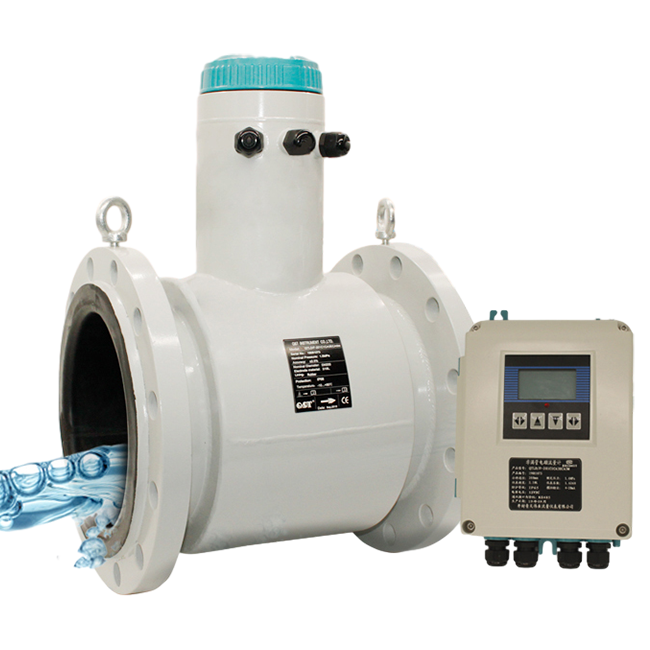

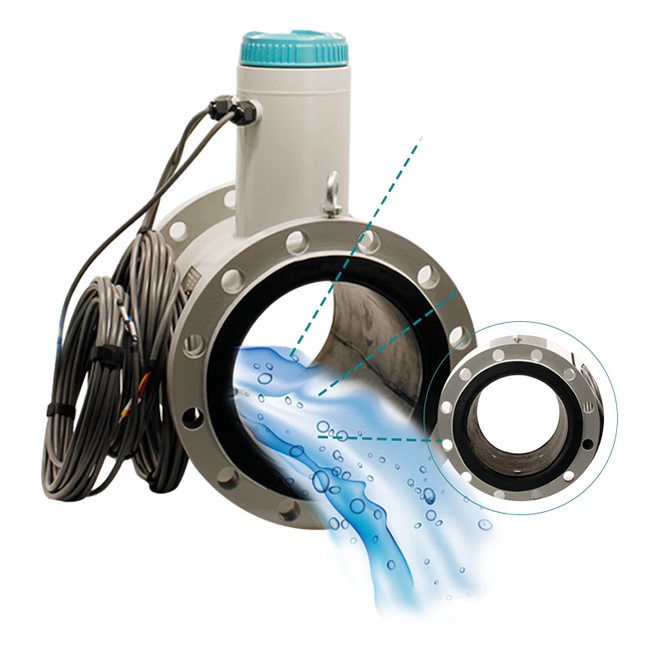

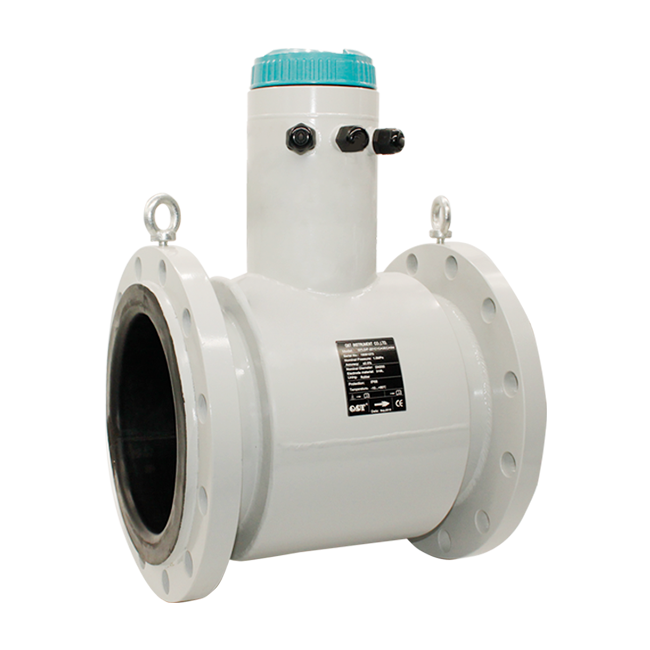

非滿管電磁流量計

非滿管流量計是一種利用流速-面積法，連續測量開放式管線(如半管流污水管道和沒有溢流堰的大流量管道)中流體流量的一種流量自動測量儀表。它能測量并顯示出瞬時流量、流速，累積流量等數據。特別適用于市政雨水、廢水、污水的排放和灌溉用水管道等計量場所的需要。

獲取報價

19693786536

產品介紹

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

非滿管流量計是一種利用流速-面積法，連續測量開放式管線(如半管流污水管道和沒有溢流堰的大流量管道)中流體流量的一種流量自動測量儀表。它能測量并顯示出瞬時流量、流速，累積流量等數據。特別適用于市政雨水、廢水、污水的排放和灌溉用水管道等計量場所的需要。

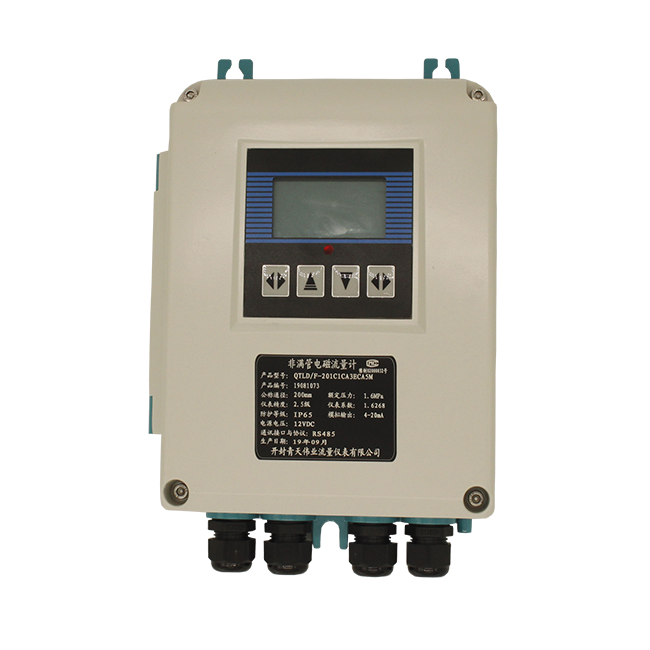

非滿管流量計是由一個電磁流速傳感器、一個超聲水位傳感器和一個流量顯示儀組成，連續測量管道中流體的流速和液位用戶只要輸入圓形管道的內徑或方形管道的寬度，非滿管流量計就會自動計算出管道內的流量來，并自動顯示出管道內的瞬時流量、流速、累計流量等測量參數。

性能特點

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

可用于開放式非滿管管道(圓管、矩形管或其他異形管)流量的測量。

可用于市政雨水、廢水、污水排放和灌溉用水管道等場所的連續測量。

可實現正向和反向雙向流量測量。

傳感器可在惡劣的現場和污水水質下長期可靠工作。

流速測量范圍0.05-10m/s。

流量測量精度高，而且不受下游、直流雍水、阻塞等因素的影響。

大屏幕、背光源液晶顯示器，不管是強光下還是夜晚都能夠清晰讀取測量數據。

儀表顯示及輸出功能齊全，可顯示瞬時流量、流速、累積流量等數據，并具有計算機通訊接口232、485(可選)。

具有GSM和GPRS無線數據遠傳功能(可選)。

具有停電計時、計次及時鐘功能。

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

公稱通徑	圓形管道DN200-DN1000
工作壓力	0.6、1.0、1.6
連接方式	法蘭型
襯里材質	氯丁橡膠
電極材質	316L，哈氏合金B(yǎng)，哈氏合金C，鈦，鉭，不銹鋼涂覆碳化鎢
結構形式	分體型、分體型，沉浸
工作條件	環境溫度：-10～+60℃（管道內液體不會結冰）
工作條件	相對濕度：5%～90%
供電電源	AC220V、DC24V、12V
耗能功率	小于15W
整機測量精度	2.5級
防護等級	IP68
模擬電流輸出	負載電阻4-20mAJF ，0-550Ω

產品安裝

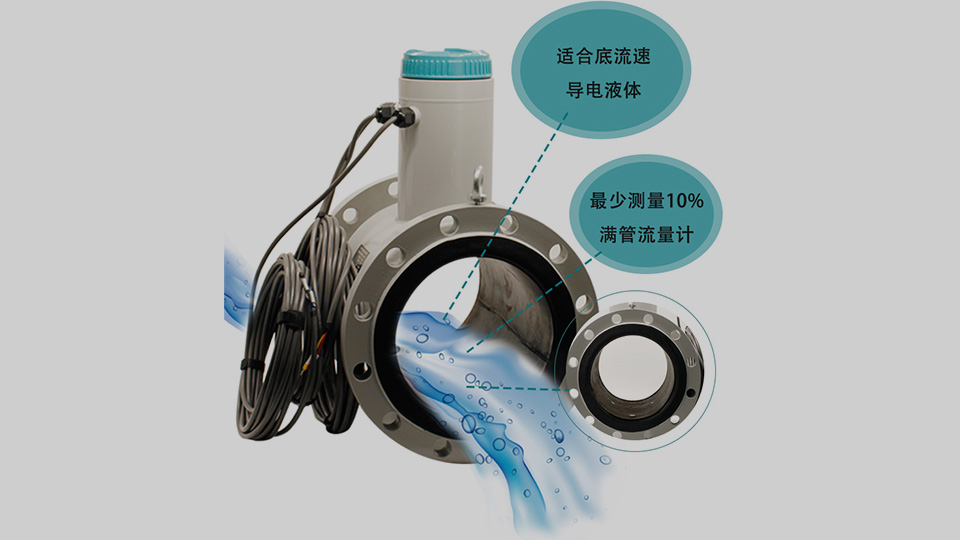

結構：基本上和常規電磁流量計相同，大的區別在于：

電極的安裝要求較高，一般高度為管道口徑的1/10，且須電極的安裝保持水平。

需要加裝一個液位計

STLD/F非滿管流量計基本功能：

可用于開放式非滿管管道流量的測量；

可應用于市政雨水、廢水、污水排放和灌溉用水管道等場所的連續計量；

可實現正向和反向雙向流量測量；

傳感器可在惡劣的現場和污水水質下長期工作；

流量測量精度高，而且不受下游、支流擁堵、阻塞等因素的影響；

測量管道的直管段要求為管道直徑的10倍長度；

背光源液晶顯示器，不管是強光下還是夜晚都能夠清晰讀取測量數據；

非滿管流量計顯示及輸出功能齊全，可顯示瞬時流量、流速、累積流量等數據，并具有計算機通訊接口232、485（選配件）；
